基本操作

学習は簡単3Stepで検査可能です！

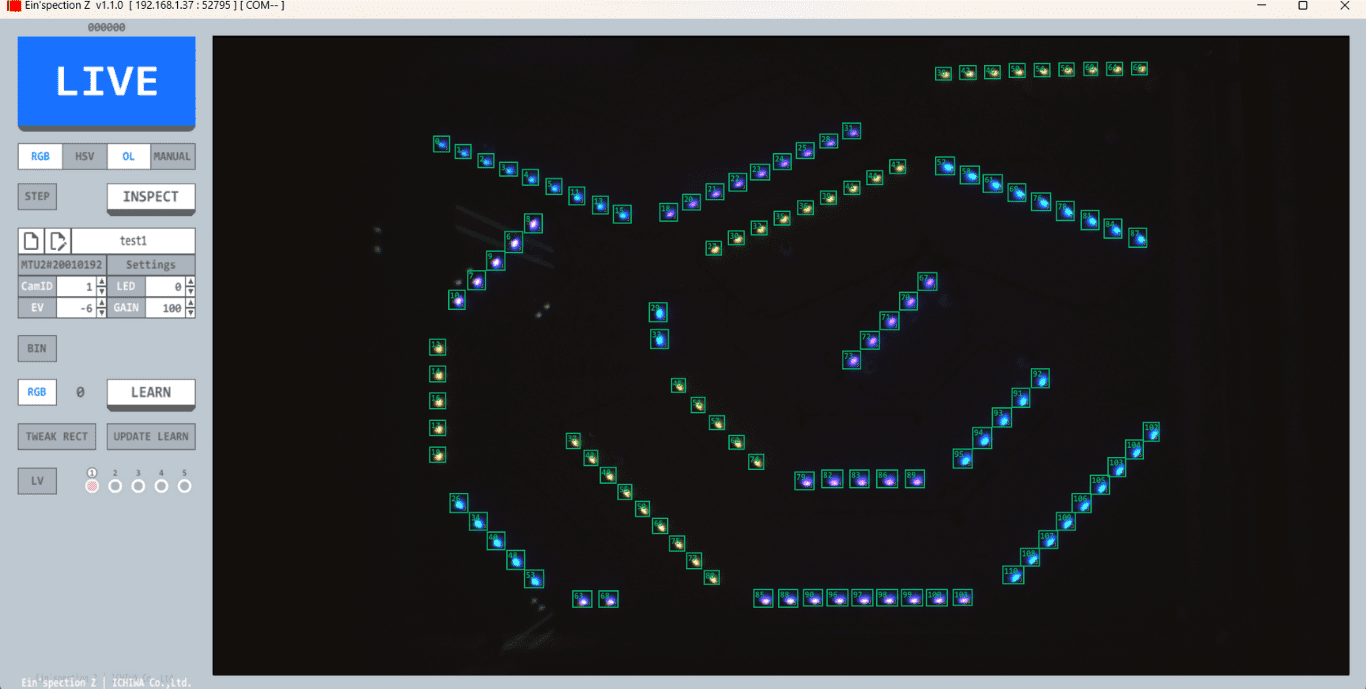

• メイン画面



• Step1



  LIVEモードからEDITモードに切り替えます。

• Step2



  マウスをクリック＆ドラッグで検査したい場所に矩形を作成

• Step3



  LEARNをクリックで学習完了！
  INSPECTをクリックで検査開始

特長

• 簡単な検査矩形の設定
  検索系の設定はマウスで簡単。
  複雑な設定はありません。
• 検査シーケンスの作成
  Step Editorを使用し、複数の検査を組み合わせて工程を作成し、連続実行することができます。
• 簡単な検査レベル設定
  初期設定でLV1～LV5の検査レベルを搭載。
  判定条件を簡単に調整することができます。もちろん、詳細な閾値の設定も可能です。
• 複数のカメラ接続
  複数のMilevaSensorを切り替えて検査することができます。
  カメラは最大８個接続可能。※条件有
• 検査ログの記録
  検査ログは、csv形式 / txt形式で出力。
  検査画像も画像データで保存可能です。

検査実例と機能

• 検査実例

  1. 電子部品外観検査
  2. ネジ欠品検査
  3. LED／7SEGLED検査
  4. ラベル検査
  5. 色比較検査
  6. ハーネス配線色検査
  7. IC足曲がり検査

• 制御機能

  1. RS232C/UDP通信による制御に対応
  2. DIOを接続し外部治具から検査開始や外付けSWの搭載に対応
  3. テンキーでの検査開始に対応

• その他機能

  1. LEDの自動学習機能
  2. 検査対象の位置ズレ補正機能
  3. 画像拡大し検査可能な簡易ZOOM機能

紹介動画
